Apa itu Kapasitor Bank dan Jenisnya


Kapasitor Bank: Jenis & Koneksinya

Apa itu Kapasitor Bank: Jenis & Koneksinya - Daya aktif yang dihasilkan dari pembangkit listrik dapat dinyatakan dalam MW (Mega Watt) atau kW (KiloWatt). Padahal daya reaktif dalam sistem tenaga listrik AC dapat dinyatakan dalam Mega VAR atau Kilo VAR. Daya reaktif terutama dihasilkan dari beban induktif yang terhubung ke sistem kelistrikan. Jadi, beban ini biasanya merupakan rangkaian elektromagnetik dari transformator, motor, lampu neon, jaringan distribusi, dll.

Daya reaktif ini harus dikompensasikan dengan baik jika tidak, rasio daya aktual yang digunakan melalui beban, terhadap daya keseluruhan sistem kelistrikan akan menjadi sangat kecil. Di sini seluruh daya adalah jumlah daya reaktif & daya aktif. Rasio ini disebut pf (power factor) atau factor daya.

Jika pf sistem kelistrikan rendah maka beban ampere untuk transmisi, alternator, transformator yang terhubung ke sistem akan menjadi tinggi untuk daya aktif yang diperlukan. Dengan demikian kompensasi daya reaktif akan menjadi sangat penting. Masalah ini biasanya dapat diatasi dengan menggunakan bank kapasitor.

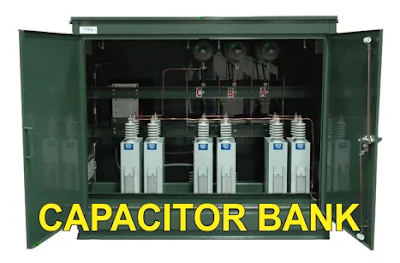

Apa itu Kapasitor Bank?

Pengertian kapasitor bank adalah gabungan beberapa kapasitor yang dihubungkan secara seri atau paralel dengan rating yang sama. Umumnya, kapasitor individu digunakan untuk menyimpan energi listrik. Jadi begitu kapasitor ditingkatkan di dalam kapasitor bank maka hal itu akan meningkatkan kapasitas energi yang disimpan dalam satu perangkat. Simbol atau diagram bank kapasitor dasar ditunjukkan di bawah ini.



Di gardu induk, kapasitor bank digunakan untuk meningkatkan faktor daya & kompensasi daya reaktif. Saat memasang kapasitor bank di gardu induk, beberapa spesifikasi perlu dipertimbangkan. Spesifikasi kapasitor bank meliputi rentang tegangan, rentang suhu, rentang KVAR, dan rentang instruksi dasar.



Jenis Kapasitor Bank

Secara umum, unit kapasitor bank dikenal sebagai unit kapasitor. Pembuatan unit ini dapat dilakukan dengan cara yang sama dengan unit 1 fase. Unit-unit ini terutama dihubungkan dalam bentuk koneksi bintang/delta untuk membuat kapasitor bank tiga fase secara keseluruhan.

Saat ini unit kapasitor yang paling sering tersedia adalah tipe 1 fase sedangkan unit kapasitor 3 fase jarang diproduksi. Ada tiga jenis kapasitor bank yang dibahas di bawah ini.

  1. Internally Fusedd
  2. Externally Fuse
  3. Fuse Less



Internally Fused (Pengaman Internal)

Perancangan fuse internal dapat dilakukan dalam pengaturan tertentu. Berdasarkan ratingnya, berbagai elemen digabungkan secara seri dan paralel. Proteksi setiap elemen kapasitor dapat dilakukan secara terpisah melalui unit sekering. Seperti namanya, elemen kapasitor, serta unit sekering, diatur dalam casing yang sama (internal). Pada kapsitor bank jenis ini, ukuran setiap elemen kapasitor biasanya sangat kecil.

Jadi jika salah satu elemen kapasitor rusak, maka tidak akan memberi efek pada unit kapasitor bank. Jenis kapasitor bank ini dapat berjalan dengan baik bahkan jika satu atau lebih elemen kapasitor rusak.

Keuntungan utama dari tipe yang internally fused adalah, sangat mudah dipasang serta perawatannya sederhana. Kelemahan dari sekering internal adalah, jika beberapa elemen kapasitor gagal, maka seluruh kapasitor bank perlu diganti. Jadi tidak bisa dengan hanya mengganti satu unit kapasitor saja.


Externally Fused (Pengaman Eksternal)

Dalam tipe sekering eksternal, unit sekering untuk setiap unit kapasitor diberikan secara eksternal. Jika terjadi kerusakan pada unit kapasitor maka unit sekering pengaman akan rusak. Ketika unit sekering melepaskan unit kapasitor yang rusak, maka bank ini akan mempertahankan layanannya tanpa putus.

Pada tipe ini, penyambungan unit kapasitor dapat dilakukan secara paralel untuk setiap fasa bank. Sekali satu unit gagal, maka tidak akan banyak berpengaruh pada kinerja bank secara keseluruhan. Setiap kali satu unit kapasitor tidak ada dalam satu fase, maka kapasitansi fase tunggal itu akan lebih kecil dibandingkan dengan dua fase lainnya.

Ini akan mempengaruhi tegangan tinggi di dua fase bank yang tersisa. Pada tipe ini, identifikasi unit yang rusak dapat dilakukan melalui inspeksi visual setelah unit sekering putus. Rating unit kapasitor biasanya berkisar antara 50 KVAR – 40 KVAR. Rating ini merupakan salah satu spesifikasi utama.

Kerugian utama dari bank ini adalah, jika sekering gagal, maka ketidakseimbangan akan terdeteksi meskipun semua unit di dalam bank dalam kondisi yang baik.


Fuse Less

Pada tipe tanap sekering ini, penyambungan beberapa unit sekering dapat dilakukan secara seri untuk membuat rangkaian kapasitor. String ini dihubungkan secara paralel untuk membuat bank kapasitor untuk setiap fase. Setelah itu, tiga fase yang sama dihubungkan dalam koneksi bintang/delta untuk membuat bank tiga fase yang utuh.

Melalui pengaturan sekering di internal atau eksternal, string kapasitor tidak terlindungi. Jadi dalam sistem jenis ini, jika salah satu unit string gagal karena korsleting atau gangguan, maka tidak ada perubahan dalam aliran arus di seluruh string ini karena ada beberapa kapasitor lain yang dihubungkan secara seri melalui jalur ini.

Ketika efek hubung singkat di dalam unit string kecil, maka kapasitor bank dapat diakumulasikan untuk memperpanjang waktu sebelum penggantian unit yang gagal. Jadi inilah alasan utama, mengapa tidak perlu unit sekering untuk mengganti unit yang rusak dari sistem di bank secara instan jika unit rusak.


Itulah sedikit penjelasan mengenai pengertian dan jenis kapasitor bank. Semoga artikel yang sedikit ini bisa bermanfaat.
