BAB 1 - Peralatan dan Kelengkapan Gambar Teknik - PENGGARIS

Lanjutan BAB I

Peralatan dan Kelengkapan Gambar Teknik

D. Penggaris

Pernahkah kamu menggunakan penggaris untuk menggambar teknik? Tahukah kamu macam-macam penggaris? Penggaris termasuk peralatan yang digunakan untuk membat garis lurus dan membuat kuran menjadi akurat. Agar menambah wawasanmu, ayo pelajari uraian materi berikut!

1. Macam-macam Penggaris

Penggaris yang digunakan dalam menggambar teknik mempunyai bentuk dan kegunaan yang berbeda-beda. Beberapa jenis penggaris yang bisa digunakan dalam menggambar teknik antara lain sebagai berikut.

a. Penggaris Segitiga

Penggaris segitiga mumunya sepasang yang terdiri atas dua buah segitiga siku-siku yang masing-masing penggaris memiliki sudut 90º, 60º, dan 30º, dan penggaris memiliki sudut 90º, 45º, dan 45º.

Penggaris segitiga pada gambar tenik digunakan untuk membuat garis tegak, miring ataupun sejajar, dan membuat garis yang membentuk sudut-sudut istimewa seperti sudut 30º, 45º, 60º, dan 90º.

Pada penggaris segitiga juga dilengkapi dengan skala ukuran dengan satuan panjang cm (centimeter) dan inchi yang dapat digunakan untuk mengukur maupun membuat garis dengan panjang tertentu.

Pengaris Segitiga

b. Penggaris T

Penggaris T terdiri atas da bagian, yaitu bagian batang yang panjang dan bagian kepala yang pendek dengan membentuk sudut sebesar 90º. Penggunaan penggaris T ketika menggambar yakni dengan menekanan kepala penggaris pada bagian tepi meja gambar, dan menggesernya ke atas atau ke bawah.

Penggris T

2. Penggunaan Penggaris Segitiga

Penggaris 45º Mendatar

Penggaris segitiga sepasang paling banyak digunakan untuk pembuatan garis-garis pada pembuatan gambar. Adapun jenis garis yang dibuat antara lain:

a. Membuat garis tegak lurus

Membuat garis tegak lurus dapat dilakukan dengan sepasang penggaris segitiga. Berikut langkah-langah membuat garis tegak lurus:

1) Letakkan penggarus 45º mendatar dengan posisi ke 1, seperti gambar di atas (Penggaris 45º Mendatar).

2) Setelah itu, letakan penggaris 30º/60º rapat pada sisi bawah dan penggaris ditekan secukupnya supaya posisi tidak bergeser.

Penggaris 30º/60º rapat pada sisi bawah

3) Buatlah garis sejajar sumbu x dengan geserkan penggaris 45º ke atas atau ke bawah, sesuai dengan kebutuhan seperti gambar di bawah ini. Pada saat memuat garis lurus kedua mistar dapat ditekan.

Membuat garis sejajar dengan sumbu x dengan geserkan penggaris 45º ke atas dan ke bawah

4) Putarlah penggaris 45º menjadi posisi ke 2 untuk membuat garis yang sejajar dengan sumbu y atau garis yang tegak lurus dengan sumbu x.

Membuat garis sejajar dengan sumbu y atau garis tegak lurus dengan sumbu x

b. Membuat garis vertikal dan sejajar

Pembuatan garis sejajar tegak dapat dilakukan dengan beberapa cara berikut.

1) Membuat garis lurus vertikal.

Membuat garis lurus vertikal

2) Meletakkan dan merapatkan sisi penggaris kedua pada sisi yang lain dari penggaris pertama, seperti gambar di bawah.

Merapatkan pada sisi penggaris kedua

3) Memindah penggaris kedua untuk membuat garis vertikal sejajar.

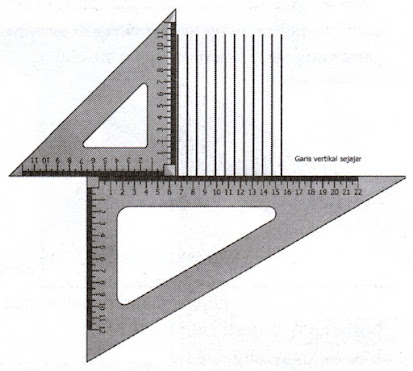

Membuat garis vertikal sejajar

c. Membuat garis sejajar mendatar

Membuat garis sejajar mendatar dapat dilakukan dengan menggunakan sepasang penggaris segitiga. Berikut beberapa tahapan dalam membuat garis sejajar mendatar.

1) Membuat sebuah garis mendatar, seperti gambar di bawah ini.

Membuat garis mendatar

2) Kemudian, memposisikan dua sepasang penggaris segitiga dengan membentuk sudut 90º.

Membentuk sudut 90º

3) Menjaga satu penggaris sebagai landasan, dan menggeser penggaris ke bawah atau ke atas.

Menggeser penggaris ke bawah atau ke atas

4) Membuat garis menggunakan pensil sejajar secara horizontal, seperti gambar di bawah ini.

Membuat garis sejajar mendatar

5) Mengulangi langkah ke 1 hingga langkah ke 4.

d. Membuat garis miring sejajar

Membuat garis miring sejajar dengan menggunakan sepasang penggaris segitiga dapat dilakukan, seperti untuk membuat garis arsir. Berikut beberapa langkah yang dapat dilakukan dalam membuat garis miring dan sejajar.

1) Membuat sebuah garis miring.

Membuat garis sejajar mendatar

2) Memposisikan dan merapatkan sisi penggaris kedua dengan penggaris pertama, seperti gambar di bawah ini.

Membuat garis sejajar mendatar

3) Menjaga penggaris pertama agar tidak bergerak, dan menggeser penggaris kedua.

Menjaga penggaris pertama tidak bergerak

4) Membuat garis miring yang sejajar dengan garis sebelumnya, dengan jarak yang sama, seperti gambar di bawah ini.

Membuat garis miring sejajar

5) Untuk membuat garis yang sejajar, perlu menglangi langkah ke 1 hingga langkah ke 4.

e. Membuat sudut

Pembuatan sudut dapat dilakukan dengan tanpa menggunakan busur derajat, melainkan menggunakan sepasang penggaris segitiga. Besarnya sudut yang dapat dibuat lansung antara lain: sudut 30º, 45º, 60º, 90º, 120º, 135º, dan 150º.

1) Membuat sudut 30º atau 150º

a) Memposisikan salah 1 sisi penggaris segitiga 45º mendatar.
