Peralatan Pengukur pada Tegangan Menengan (Medium Voltage) dan Tegangan Tinggi (High Voltage)

1. Transformator Tegangan - Potential Transformator (PT)

Fungsinya adalah mentransformasikan besaran Tegangan Tinggi ke besaran Tegangan Rendah guna pengukuran atau proteksi dan sebagai isolasi antara sisi tegangan yang diukur atau diproteksikan dengan alat ukurnya atau proteksinya.


Gambar Transformator Tegangan Medium Voltage.



Gambar Konstruksi Transformator Tegangan Medium Voltage.

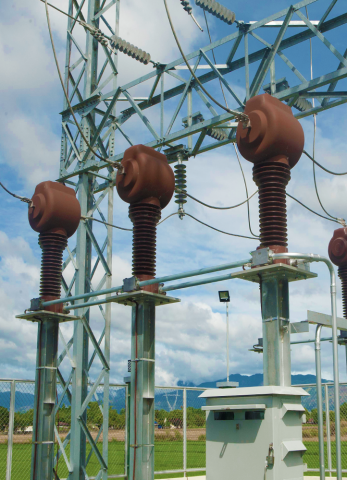

Gambar Transformator Tegangan High Voltage.



Gambar Konstruksi Transformator Tegangan High Voltage.


Faktor yang harus diperhatikan dalam pemilihan transformator tegangan adalah batas kesalahan transformasi dan pergeseran sesuai tabel dibawah ini :

Tabel 2.3 Batas Kesalahan Transformasi Trafo Tegangan

KELAS

% KESALAHAN RASIO TEGANGAN (+/-)

PERGESERAN SUDUT
+/- (MENIT)

0,5

0,5

20

1,0

1,0

40



Burden, yaitu beban sekunder dari transformator tegangan (PT), dalam hal ini sangat terkait dengan kelas ketelitian PT-nya. Untuk instalasi pasangan dalam; lazimnya transformator tegangan sudah terpasang pada kubikel pengukuran.


2. Transformator Arus - Current Transformator (CT)

Transformator arus (Current Transformer- CT) adalah salah satu peralatan di Gardu Distribusi, fungsinya untuk mengkonversi besaran arus besar ke arus kecil guna pengukuran sesuai batasan alat ukur, juga sebagai proteksi serta isolasi sirkit sekunder dari sisi primernya.



  Gambar Transformator Arus Medium Voltage.



Gambar Kronstruksi Transformator Arus Medium Voltage.



Gambar Transformator Arus High Voltage.

Faktor yang harus diperhatikan pada instalasi transformator arus adalah Beban (Burden) Pengenal dan Kelas ketelilitian CT. Disarankan menggunakan jenis CT yang mempunyai tingkat ketelitian yang sama untuk beban 20% - 120% arus nominal. Nilai burden, kelas ketelitian untuk proteksi dan pengukuran harus merujuk pada ketentuan/persyaratan yang berlaku. Konstruksi transformator arus dapat terdiri lebih dari 1 kumparan primer (double primer).

Untuk konstruksinya sama halnya dengan transformator tegangan, transformator arus pasangan luar memiliki konstruksi lebih besar/kokoh dibandingkan konstruksi pasangan dalam yang umumnya built in (atau akan dipasangkan) dalam kubikel pengukuran.
