Pengertian Saklar Listrik dan Cara Kerjanya



Pengertian Saklar Listrik dan Cara Kerjanya – Saklar atau lebih tepatnya adalah Saklar listrik adalah suatu komponen atau perangkat yang digunakan untuk memutuskan atau menghubungkan aliran listrik. Saklar yang dalam bahasa Inggris disebut dengan Switch ini merupakan salah satu komponen atau alat listrik yang paling sering digunakan. Hampir semua peralatan Elektronika dan Listrik memerlukan Saklar untuk menghidupkan atau mematikan alat listrik yang digunakan.

Berikut ini beberapa contoh penggunaan saklar di peralatan-peralatan listrik maupun elektronik :

  • Tombol ON/OFF dan Volume Up Down di Ponsel
  • Tombol ON/OFF di TV, Tombol-tombol di Remote TV
  • Saklar dinding untuk menghidupkan dan mematikan lampu listrik
  • Tombol ON/OFF di Laptop atau Komputer
  • Tombol-tombol Keyboard pada Laptop atau Komputer
  • Tombol ON/OFF dan Tombol pilihan kecepatan di Kipas Angin
  • Dan masih banyak lagi.

Cara Kerja Saklar Listrik

Pada dasarnya, sebuah Saklar sederhana terdiri dari dua bilah konduktor (biasanya adalah logam) yang terhubung ke rangkaian eksternal, Saat kedua bilah konduktor tersebut terhubung maka akan terjadi hubungan arus listrik dalam rangkaian. Sebaliknya, saat kedua konduktor tersebut dipisahkan maka hubungan arus listrik akan ikut terputus.

Saklar yang paling sering ditemukan adalah Saklar yang dioperasikan oleh tangan manusia dengan satu atau lebih pasang kontak listrik. Setiap pasangan kontak umumnya terdiri dari 2 keadaan atau disebut dengan “State”. Kedua keadaan tersebut diantaranya adalah Keadaan “Close” atau “Tutup” dan Keadaan “Open” atau “Buka”. Close artinya terjadi sambungan aliran listrik sedangkan Open adalah terjadinya pemutusan aliran listrik.

Berdasarkan dua keadaan tersebut, Saklar pada umumnya menggunakan istilah Normally Open (NO) untuk Saklar yang berada pada keadaan Terbuka (Open) pada kondisi awal. Ketika ditekan, Saklar yang Normally Open (NO) tersebut akan berubah menjadi keadaan Tertutup (Close) atau “ON”. Sedangkan Normally Close  (NC) adalah saklar yang berada pada keadaan Tertutup (Close) pada kondisi awal dan akan beralih ke keadaan Terbuka (Open) ketika ditekan.

Pole dan Throw Saklar

Saklar Listrik dapat digolongkan berdasarkan jumlah Kontak dan Kondisi yang dimilikinya. Jumlah Kontak dan kondisi yang dimiliki tersebut biasanya disebut dengan istilah “Pole” dan “Throw”.

Pole adalah banyaknya Kontak yang dimiliki oleh sebuah saklar sedangkan Throw adalah banyaknya kondisi yang dimiliki oleh sebuah Saklar.

Berikut ini adalah beberapa contoh jenis Saklar Listrik yang digolongkan berdasarkan Pole dan Throw :

  • SPST : Single Pole Single Throw, yaitu Saklar ON/OFF yang paling sederhana dengan hanya memiliki 2 Terminal. Contohnya Saklar Listrik ON/OFF pada lampu.
  • SPDT : Single Pole Double Throw, yaitu Saklar yang memiliki 3 Terminal. Saklar jenis ini dapat digunakan sebagai Saklar Pemilih. Contohnya Saklar pemilih Tegangan Input Adaptor yaitu 110V atau 220V.
  • DPST : Double Pole Single Throw, yaitu saklar yang memiliki 4 Terminal. DPST dapat diartikan sebagai 2 Saklar SPST yang dikendalikan dalam satu mekanisme.
  • DPDT : Double Pole Double Throw, yaitu saklar yang memiliki 6 Terminal. DPDT dapat diartikan sebagai 2 Saklar SPDT yang dikendalikan dalam satu mekanisme.
  • SP6T : Single Pole Six Throw, yaitu saklar yang memilki 7 Terminal yang pada umumnya berfungsi sebagai Saklar pemilih. Jenis Saklar ini banyak ditemui dalam Rangkaian Adaptor yang dapat memilih berbagai Tegangan Output, misalnya pilihan output 1,5V, 3V, 4,5V, 6V, 9V dan 12V.

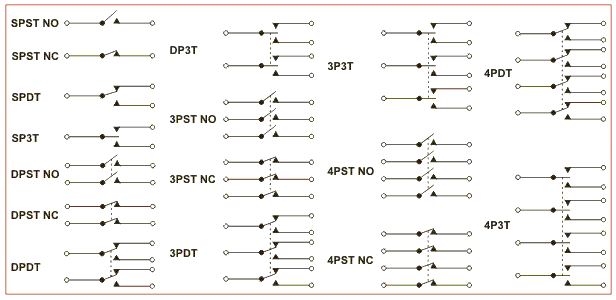

Berikut ini adalah Simbol Saklar berdasarkan jumlah Pole dan Throw-nya.


Selain jenis-jenis Pole dan Throw diatas, adanya juga 1P3T, 2P6T, TPST dan masih banyak lagi tergantung keperluan dan penerapannya. Contoh seperti di bawah:
